      干粉成型液壓機

        型號:Y83-100T

        功率:5.5KW

        公稱力:3150KN

        開口高度:1750mm

        價格:5-6 萬元

        適用范圍:可將各種干粉(碳粉、竹炭粉、炭粉)壓制成型,廣泛用于粉末冶金和機械零件的生產,也用于精密陶瓷,電子陶瓷和硬質合金產品的壓縮成型。

      咨詢熱線
      現場展示

      一、產品簡介



        干粉成型液壓機采用三梁四柱式結構,可將各種干粉(碳粉、竹炭粉、炭粉)壓制成型,廣泛用于粉末冶金和機械零件的生產,也用于精密陶瓷,電子陶瓷和硬質合金產品的壓縮成型,該系列干粉液壓機具有獨立的液壓和電氣系統,具有自動進給料等特殊功能,采用雙向浮動加壓,脫模保護,電氣控制采用PLC編輯器控制器,按鈕集中控制同步負載限制裝置,從而確保了設備性能的一致性。

      二、主要結構

        干粉自動成型液壓機主要結構包含:主機、液壓系統和控制系統三部分組成,具體如下:

        1、液壓系統

        在液壓原理圖上可以看出不同功能部件之間的關系,液壓源包括液壓泵、電機和液壓輔助部件,電機用彈性連軸器連接柱塞泵;液壓系統包含各種控制閥,用于控制工作油的流量、壓力和方向;執行部件根據實際需要選擇液壓缸,通過螺母安裝固定在上橫梁上。

        2、主機

        通過四根立柱連接足夠剛度和強度上下橫梁和滑塊,為保證運行時上、下橫梁與立柱間的距離,其結合面均有定螺母固定,四根立柱采用液壓予緊方式緊固;

        3、控制系統

        由配電箱和組合按鈕開關進行控制。

      三、設備技術參數

      型號 單位 100T 200T 315T 400T 500T
      公稱力 KN 1000 2000 3150 400 5000
      頂出力 KN 200 400 630 630 1000
      液體較大工作壓力 Mpa 31.5 31.5 31.5 31.5 31.5
      滑塊行程 Mm 500 700 800 800 900
      較大開口高度 Mm 900 1120 1250 1400 1500
      工作臺尺寸 前后 Mm 580 900 1260 1200 1400
      左右 Mm 710 900 1260 1260 1400
      頂出缸行程 Mm 200 250 300 300 300
      滑塊速度 空程下行 Mm/s 100 100 100 100 100
      工作 Mm/s 8-15 8-15 8-15 8-15 10
      回程 Mm/s 60 70 70 70 80
      電機功率 KW 5.5 11 18.5 22 37
      總重量(約) T 5 12 15 22 30

        以上干粉自動成型液壓機是幾個常見型號及技術參數,其他型號的液壓機我們將根據具體要求進行設備定制與生產。

      四、產品用途

        干粉成型液壓機利用液壓成型原理,通過液壓泵和電機的驅動,將高壓油液輸送到油缸內,使油缸活塞桿產生相同大小的壓力,實現干粉成型,該設備用于粉末金屬材料擠壓成型,薄板拉伸、沖裁、彎曲、翻邊、冷擠壓金屬成型、以及橫壓、彎壓、翻透、校正等各種沖壓工藝,還用于校正、壓裝、粉末制品和磨料制品的壓制成型,及塑料制品、絕緣制品的壓制成型,可塑性材料的壓制工藝。

      五、工作過程

        干粉成型壓力機安裝調試正常后,就需要按照以下過程實現全自動生產,具體如下:

        1、原始工作狀態上,主油缸上行到位,下油缸退回到位,布料箱退回到位,將按鈕調整到全自動工作模式;按啟動按鈕,下油缸慢速上行,帶動下壓頭和??蚵傧蛏弦苿?dòng),這時凹模開口處與下壓頭頂部形成一定空間;送料油缸開始布料,通過導軌運行至凹模上部;觸碰到行程開關后停止,經多次連續抖動布料后,模具內已布滿原材料;布料油缸自動退回到原始位置,碰到送料停止行程開關后停下來;主油缸帶動滑塊和上沖頭快速下行,觸碰到下行程開關后,上壓頭緩慢壓制。

        2、成型液壓機在壓制時需要設定排氣次數和保壓時間,壓制過程中達到調定壓力時開始延時保壓,保壓時間到主油缸自動回程,碰到行程開關停止上行,同時下油缸的開始下行退回,帶動下壓頭和??蛳蛳乱苿?dòng)一定距離停止;成型坯體露出完成脫模,一個成型過程就完成了,重復上述動作實現全自動生產。

      六、設備價格

        在確定設備型號后,我們需要給出一個準確的價格。根據市場了解,一臺小型干粉成型壓機在8-7萬左右,大型市場報價在10-30多萬元。因設備型號多樣,產量、電機功率和加料高度速度等技術參數稍有差異,設備價格也會不同,我們一般都是根據實際情況確定設備具體多少錢一臺。

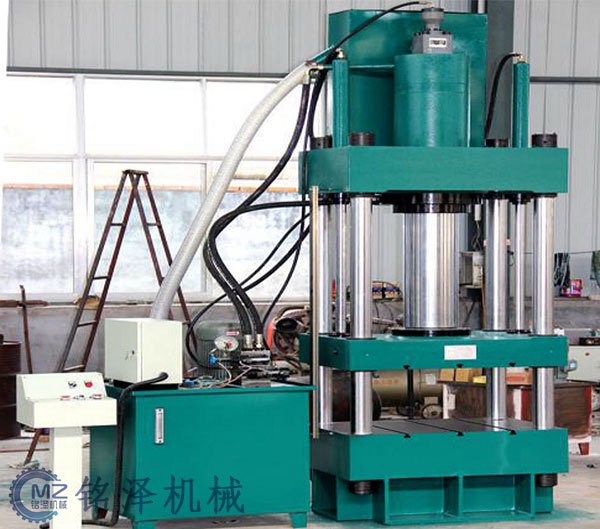

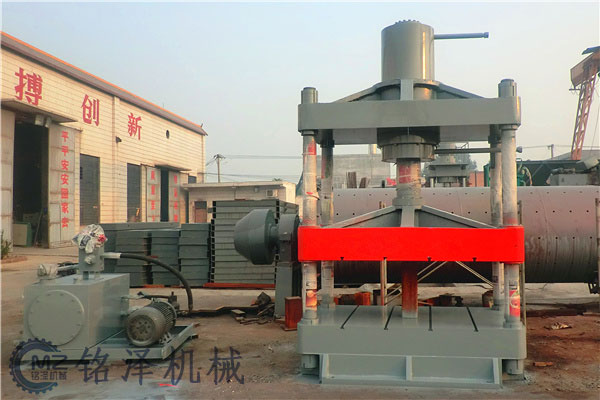

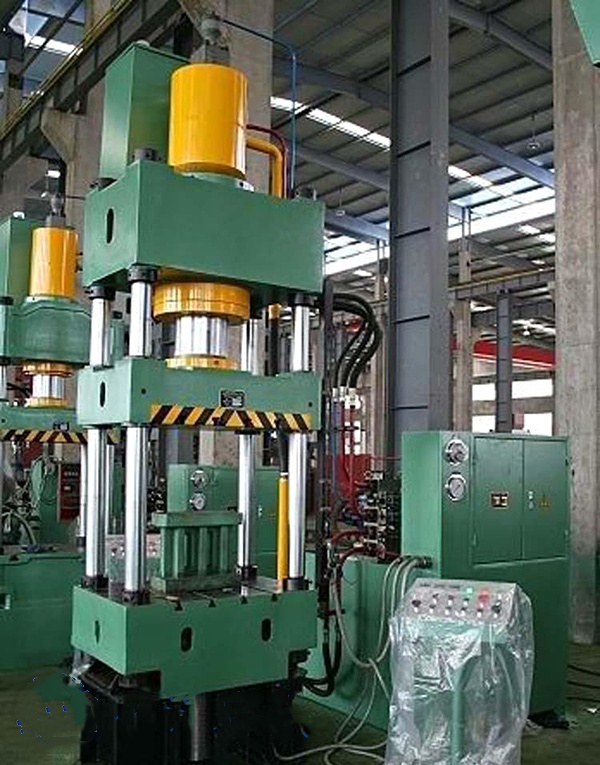

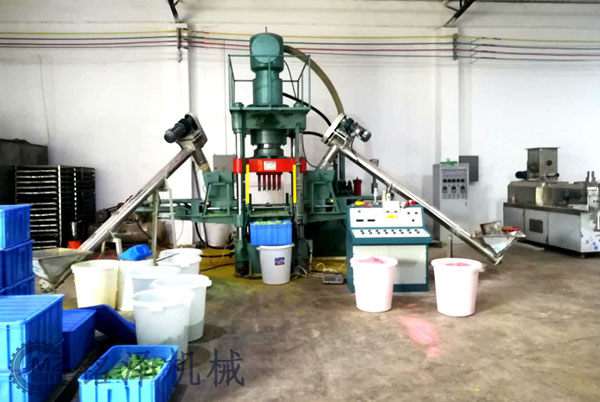

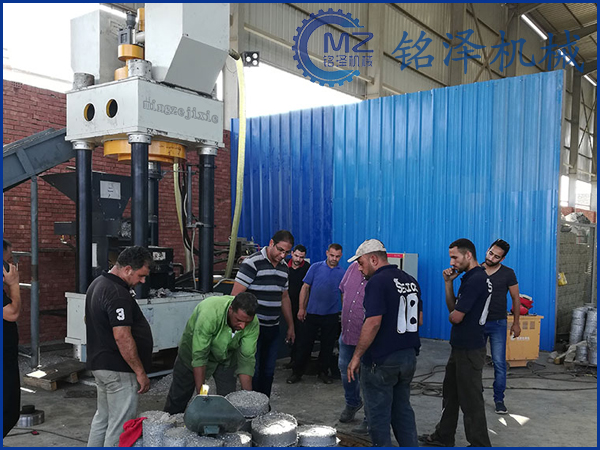

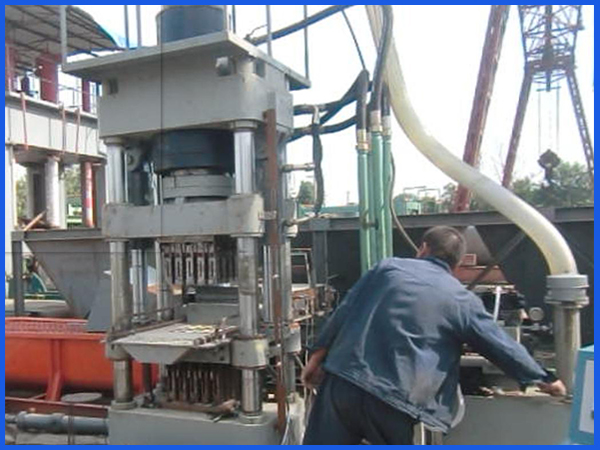

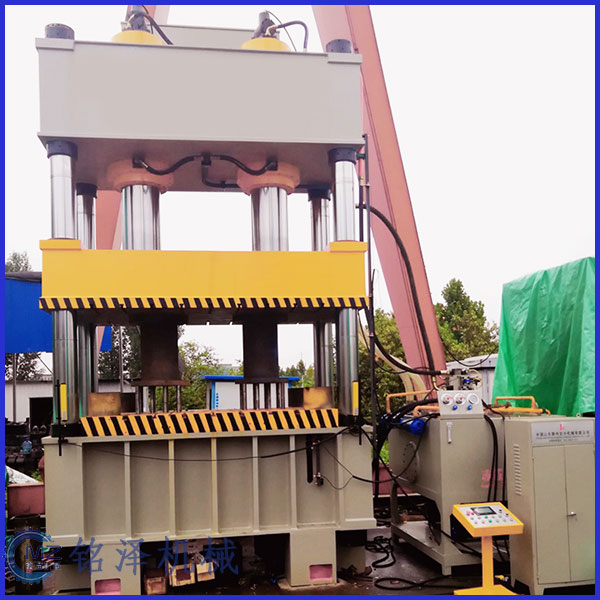

      產品展示
